製品詳細
起源の場所: シェンゼン,中国
ブランド名: TFT Driver Board
証明: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
モデル番号: ZY08012 V10
支払いと送料の条件
最小注文数量: 1本
価格: Please contact us for latest price
パッケージの詳細: カスタマイズ
受渡し時間: 1~7仕事日
支払条件: T/T、L/Cのクレジット カード、PayPal
供給の能力: 500日あたり0個
機能: |
ヘッドフォンの入力と出力と3ワットのダブルチャネルオーディオアンプ出力 |
インターフェース信号: |
1xHDMI141xDVI1.0と1xVGA |
生産量: |
2ポートのLVDS出力をサポートする |
サイズ: |
139.0 x 53 mm |
貯蔵温度: |
-20 ~ 60°C |
動作温度: |
-10 | 50℃ |
機能: |
ヘッドフォンの入力と出力と3ワットのダブルチャネルオーディオアンプ出力 |
インターフェース信号: |
1xHDMI141xDVI1.0と1xVGA |
生産量: |
2ポートのLVDS出力をサポートする |
サイズ: |
139.0 x 53 mm |
貯蔵温度: |
-20 ~ 60°C |
動作温度: |
-10 | 50℃ |

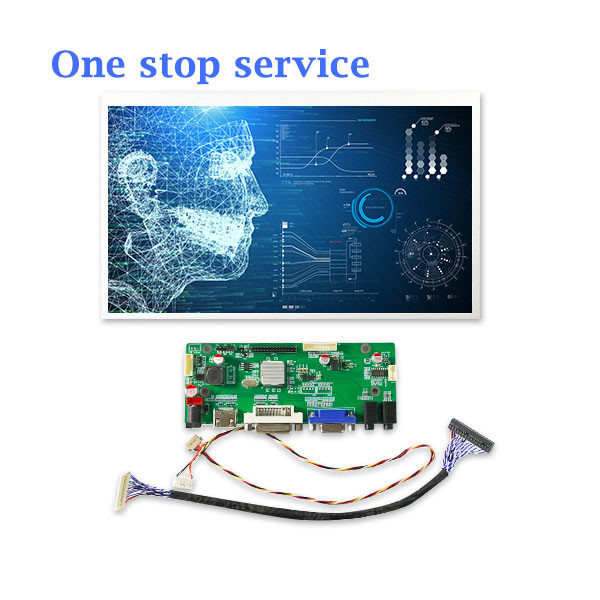

TFTパネルディスプレイとZY08012 V1.0 コントローラーボード 多機能ディスプレイドライバーボード
記述
ZY08012 V1.0は1xHDMI1を組み合わせた多機能ディスプレイドライバーボードである.41xDVI1.0と1xVGA入力インターフェイス,LVDS出口を2ポートで186MHzまでサポートし,ヘッドフォンの入力と出力をサポートし,3ワットのダブルチャネルオーディオアンプ出力をサポートします.
特徴
| 電源入力 | 12V DC入力 /12V 680mA+/-10mA |
| 信号入力 | 1 HDMI 入力 / 1 HDMI |
| 信号入力 | 1 VGA 入力 / 1 VGA |
| 信号入力 | 1DVI入力 /1DVI |
| シグナル出力 |
6/8ビット単位/二重LVDS出力 6/8 LVDS |
| 音声入力 | 3.5mmヘッドフォン入力 /3.5mm |
| 音声出力 | ヘッドフォンの出力 /3.5mm |
| 音声出力 | スピーカー_L/R |
| ほか | I2C/ADC/UART |
インターフェース 機能 記述 図
| 違う | 記述 |
| CN6 | ADC インターフェース / ADC |
| CN9 | ディスプレイパネルの電圧設定 |
| CN11 | LVDS出力インターフェース /LVDS |
| CN15 | UART インターフェース |
| CN7 | I2Cバスインターフェース /I2C |
| CN8 | キーボードインターフェース |
| CN12 | 3Wスピーカー_L/R出力 /3 |
|
CN13 |
外部 3.5mm ヘッドフォン出力インターフェース |
|
CN14 |
外部 3.5mm ヘッドフォン入力インターフェース |
| CN5 | 外部VGA入力インターフェース |
| CN4 | 外部DVI入力インターフェース |
| CN3 | 外部HDMI入力インターフェイス |
| CN1 | 外部の12V直流入力インターフェース |
| CN2 | 内蔵 12V DC 入力インターフェース |
| CN10 | バックライト制御インターフェース |
構造 サイズ 図
